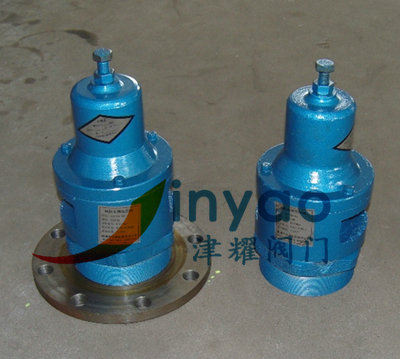

風機安全閥A47TW-2Q 泄壓閥SD-125/150/200
羅茨風機安全閥A47TW-2Q用于保護風機及設備的安全，當羅茨風機及設備中的壓力異常升高到某一規定值（安全閥的開啟壓力）時，安全閥能夠自動開啟并排放介質，以防止壓力繼續升高；當羅茨風機及設備中的壓力降低到某一規定值（安全閥的回座壓力）時，安全閥自動關閉。為了保證安全，特別是羅茨鼓風機的密封件，所以安全閥A47TW-2Q在風機出口上安裝。
風機泄壓閥型號：
SD-125，SD-150，SD-200，SD-250，SD-300
A47TW－2Q泄壓閥尺寸性能：
|
尺寸性能 |
A47TW-2Q |
|||||||||||||||
|
SD-125 |
SD-150 |
SD-200 |
SD-250 |
SD-300 |
||||||||||||
|
閥門材料 |
閥體 |
QT450 |
QT450 |
QT450 |
QT450 |
QT450 |
||||||||||
|
閥芯 |
2Cr13 |
2Cr13 |
2Cr13 |
2Cr13 |
2Cr13 |
|||||||||||
|
壓力 mpa |
整定壓力 |
任意調整 |
||||||||||||||
|
壓力范圍 |
0.015－0.06 |
|||||||||||||||
|
0.07－0.01 |
||||||||||||||||
|
0.12－0.2 |
||||||||||||||||
|
適應溫度 |
≤200℃ |
|||||||||||||||
|
喉部直徑 |
ф120 |
ф160 |
ф200 |
ф250 |
ф300 |
|||||||||||
|
外形尺寸 |
A |
75 |
85 |
105 |
105 |
122 |
||||||||||
|
S |
ф180 |
ф240 |
ф295 |
ф350 |
ф400 |
|||||||||||
|
H |
390 |
495 |
505 |
530 |
645 |
|||||||||||
|
D |
ф250 |
ф310 |
ф335 |
ф390 |
ф440 |
|||||||||||
|
b |
ф215 |
ф280 |
ф335 |
ф390 |
ф440 |
|||||||||||
|
使用風機口徑 |
ф250 - ф300 |
ф350 - ф400 |
ф450 - ф500 |
ф550 - ф600 |
ф700 - ф800 |
|||||||||||
|
泄壓閥連接形式 |
DN100法蘭 |
DN150法蘭 |
DN200法蘭 |
DN250法蘭 |
DN300法蘭 |
|||||||||||
