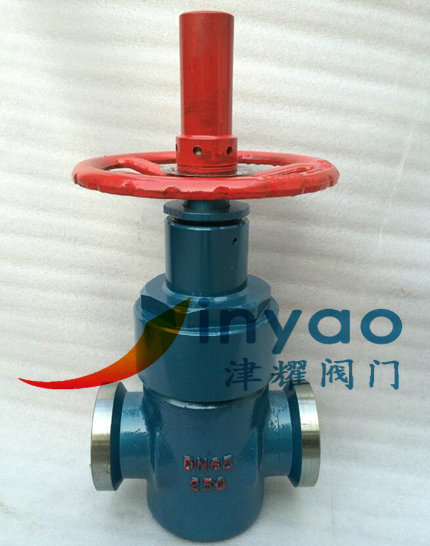

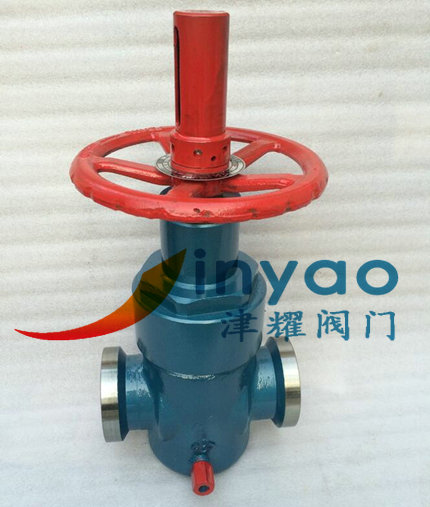

高壓卡箍平板閘閥Z83Y/H概述：

油田高壓卡箍平板閘閥Z83Y可用于PN450公斤壓力，可配焊接頭、卡箍（卡箍頭、卡箍皮）。具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；卡箍平板閘閥適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，卡箍平板閘閥特別適用于石化、油、氣、長輸管線等領域。

Z83Y/H卡箍式閘閥工作原理：

油田高壓卡箍平板閘閥Z83Y/H-250C包括有進、出液端的閥體，閥體的進、出液端之間的閥座中裝有平板閘板，平板閘板的上端與閥桿銜接，所述閥桿與手輪通過螺紋副連接，其改進之處在于：閥座由包覆橡膠的兩圓環內骨架及支撐環構成通道，其水平截面呈長軸與液流方向一致的橢圓形，嵌裝在閥體進、出液端之間的盲孔中，包覆橡膠的兩圓環內骨架之間留有寬度小于平板閘板厚度的圓弧槽。由于橢圓形截面的閥座與閥體上的盲孔形成過盈配合，減少與閥體大面積過贏，因此產生了理想的密封效果，而閥座中的圓環內骨架則長期保持著閥座的基本形狀，使其具有足夠的使用壽命。適用于鉆井、油田。

高壓卡箍平板閘閥型號：

Z83Y-160C，Z83Y-250C，Z83Y-320C，Z83Y-350C

高壓卡箍平板閘閥Z83Y/H-250C特點：

1、采用雙閘板結構，雙向啟閉，開關靈活，性能穩定，密封可靠。

2、閘板采用鍛鋼件，承載力高，耐磨損、耐腐蝕。

3、閘板、閥座密封面采用特殊熱處理工藝，耐腐蝕性強，耐高壓、耐高溫。

4、閥體采用合金鋼材料，經熱處理后承載能力高，耐低溫性強，耐高溫、耐高壓、耐腐蝕。

5、閥桿密封采用本廠專利產品結構(復合材料)，密封可靠，磨擦力小、使操作輕便靈活。

6、DN≤80通徑的閥體采用整體鍛造而成，承載能力高，結構合理，性能可靠。
