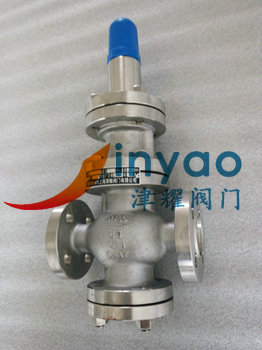

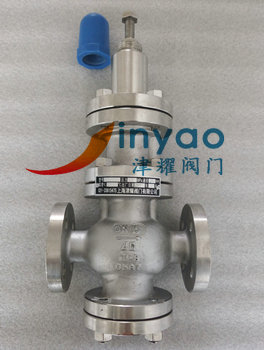

不銹鋼活塞式減壓閥Y43H原理:
不銹鋼活塞式蒸汽減壓閥Y43H在普通減壓閥基礎上作了改進,加大了活塞面積,改變了節流結構。改變了密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。不銹鋼蒸氣減壓閥Y43W主要用于蒸汽管路,適用于流量大流量變化大,進口壓力變化大的蒸汽管路。
不銹鋼活塞式減壓閥型號:
Y43H-16P,Y43H-25P,Y43H-40P,Y43H-64P


蒸汽活塞式減壓閥Y43H技術參數:
|

					公稱壓力(Mpa)  |


					1.6  |


					2.5  |


					4.0  |


					6.4  |


					10.0  |


					16.0  |

|

					殼體試驗壓力(Mpa)*  |


					2.4  |


					3.75  |


					6.0  |


					9.6  |


					15.0  |


					24  |

|

					密封試驗壓力(Mpa)  |


					1.6  |


					2.5  |


					4.0  |


					6.4  |


					10.0  |


					16.0  |

|

					最高進口壓力(Mpa)  |


					1.6  |


					2.5  |


					4.0  |


					6.4  |


					10.0  |


					16.0  |

|

					出口壓力范圍(Mpa)  |


					0.04-1.0  |


					0.05-1.6  |


					0.08-2.5  |


					0.2-3.5  |


					0.5-3.5  |


					0.5-4.5  |

|

					壓力特性偏差(Mpa)△P2P  |


					GB12246-1989  |
		|||||
|

					流量特性偏差(Mpa)P2G  |


					GB12246-1989  |
		|||||
|

					最小壓差(Mpa)  |


					0.07  |


					0.1  |


					0.15  |


					0.4  |


					0.5  |


					0.8  |

|

					滲漏量  |


					GB12245-1989  |
		|||||
	活塞式減壓閥Y43H零件材料:
|

					零件名稱  |


					零件材料  |

|

					閥體 閥蓋 底蓋  |


					WCB  |

|

					閥座 閥瓣  |


					2Cr13  |

|

					缸套 活塞  |


					鋁鐵青銅  |

|

					膜片  |


					1Cr18Ni9  |

|

					活塞環  |


					合金鑄鐵/對位聚苯  |

|

					導閥座 導閥桿  |


					2Cr13  |

|

					主閥彈簧  |


					50CrVA  |

|

					導閥主彈簧  |


					50CrVA  |

|

					調節彈簧  |


					60Si2Mn  |

	不銹鋼蒸氣減壓閥Y43H流量系數(Cv)
|

					DN  |


					50  |


					65  |


					80  |


					100  |


					125  |


					150  |


					200  |


					250  |


					300  |


					350  |


					400  |


					500  |

|

					Cv  |


					1  |


					2.5  |


					4  |


					6.5  |


					9  |


					16  |


					25  |


					36  |


					64  |


					100  |


					140  |


					250  |
