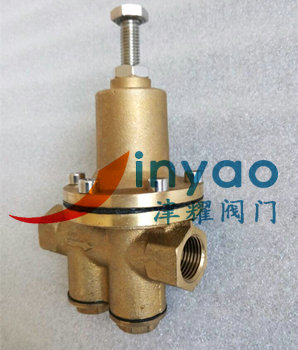

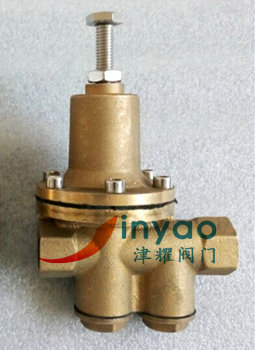

水管減壓閥200P工作原理：
可調式減壓閥200P屬于直接式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它供水系統中。減壓閥200P-16T具有體型小巧，安裝方便等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。銅減壓閥200P在一定流量范圍內可控制該閥出口壓力，為一相對固定值。
銅減壓閥200P技術參數：
|
型號 |
200P-10T |
200P-16T |
|
公稱壓力PN（MPa） |
1 |
1.6 |
|
閥體試驗壓力（MPa） |
1.5 |
2.4 |
|
閥座試驗壓力（MPa） |
1.1 |
1.76 |
|
最高流量（M/s） |
6 |
|
|
減壓范圍 |
≤0.7MPa
|
|
|
銅減壓閥200P-16T零件材料： |
||
|
零件名稱 |
材料 |
|
|
閥體、閥瓣 |
鋁青銅 |
|
|
濾網、螺母、墊片、彈簧壓蓋 |
不銹鋼 |
|
|
彈簧 |
60Si2Mn |
|
|
O形圈 |
丁腈橡膠
|
|
水管減壓閥200P-16T尺寸：
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
|
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
|
25(1") |
G1" |
140 |
55 |
195 |
90 |
|
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
|
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
|
50(2") |
G2" |
200 |
65 |
265 |
120 |
